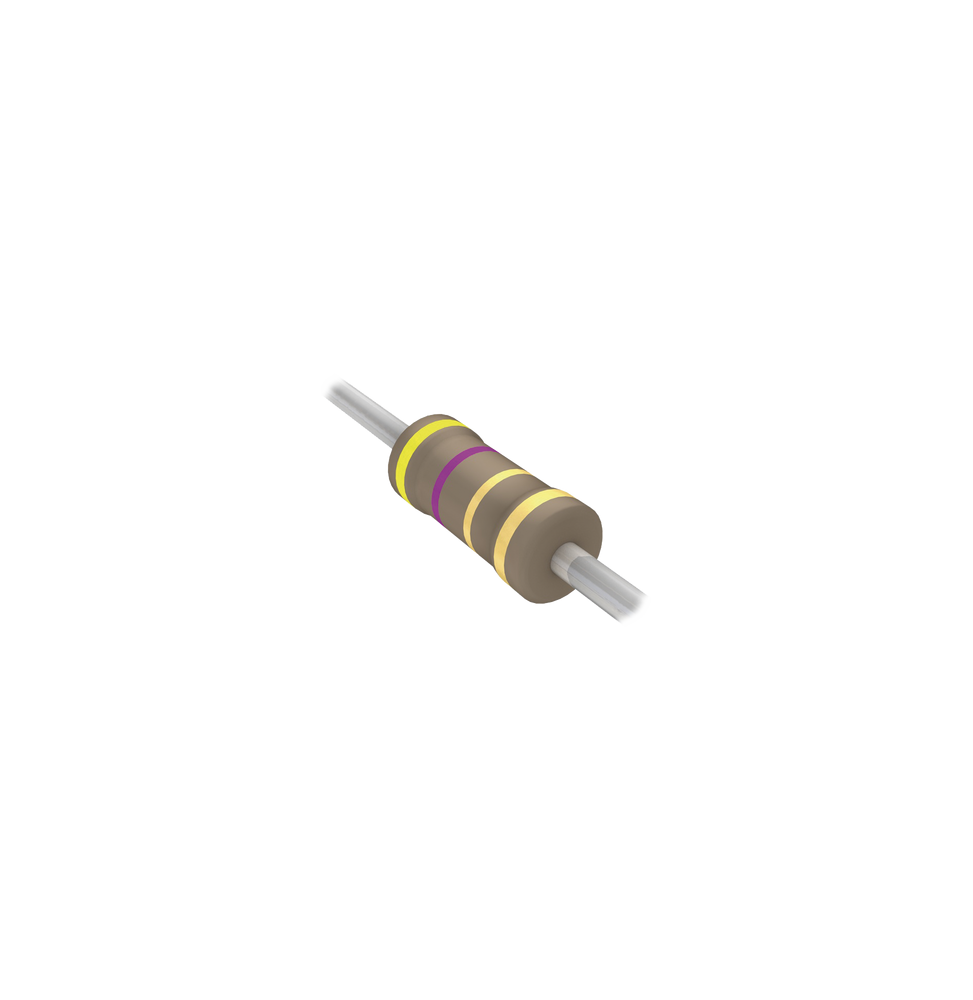

Syscom 47QBKND Resistencia Axial de Pelicula de Carbon de 4.
47QBKND Resistencia Axial de Pelcula de Carbn de 4.7 Ohm 1/4 Watt 5%
Enviamos a todo Mexico. Favor de solicitar su cotizacion por Telefono.
Tambien puede recoger su pedido en nuestras oficinas fisicas. Consultar direccion de oficinas Trumon.
47QBKND Resistencia Axial de Pelicula de Carbon de 4.7 Ohm, 1/4 Watt, 5% 4.7QBK-ND
Características Técnicas
- Resistencia: 4.7 Ohms
- Tolerancia: ±5%
- Potencia: 0.25W (1/4W)
- Composición: Película de Carbono
- Coeficiente de Temperatura: -350 a +500 ppm/°C
- Temperatura de Operación: -55°C a +155°C
- Paquete: Axial
- Dimensiones: 2.40 mm (Diámetro) x 6.30 mm (Largo)
- Fabricante: Yageo
- Serie: CFR
Características Eléctricas
- Tensión Máxima de Trabajo: 250V
- Tensión Máxima de Sobrecarga: 500V
- Prueba de Aislamiento: 500V
- Rango de Resistencia: 1? - 10M?
- Resistencia de Aislamiento: >1 000M?
- Resistencia a la Soldadura: 235±5°C por 3±0.5 segundos
- Resistencia al Calor de Soldadura: 260±3°C por 10±1 segundos
Especificaciones Ambientales
- Resistencia a la Humedad: ±3.0%+0.05?
- Ciclo Térmico: ±1.0%+0.05?
- Endurance a 70°C: ±3.0%+0.05?
- Resistencia a Sobrecarga Periódica: ±1.0%+0.05?
Características Mecánicas
- Resistencia a la Soldadura: 95% mín. de cobertura
- Resistencia a Disolventes: Sin deterioro de recubrimientos
- Robustez de Terminales: ?2.5kg (24.5N)
Código de Formato
- Power Rating: -25 = 1/4W
- Tolerancia: J = ±5%
- Tipo de Embalaje: B = A granel
- Coeficiente de Temperatura: F = ±100 ppm/°C
- Tipo de Formado: K = FKK Type
- Valor de Resistencia: 4.7 = 4.7?
Curva de Derating Térmico
Para temperaturas ambiente superiores a 70°C la potencia nominal debe ser reducida según la curva:
- 70°C: 100% de la potencia nominal
- 100°C: 60% de la potencia nominal
- 125°C: 40% de la potencia nominal
- 155°C: 20% de la potencia nominal
Aplicaciones
- Electrónica general
- Circuitos de baja potencia
- Equipos industriales
- Instrumentación
- Electrónica de consumo
Construcción
Las resistencias de la serie CFR son fabricadas mediante un proceso que consiste en recubrir una varilla cerámica de alta calidad con una película homogénea de carbono puro. Después de cortar una ranura helicoidal en la capa resistiva se sueldan terminales de cobre electrolítico estañado a las tapas extremas. La resistencia está recubierta con capas de barniz color ámbar.
4.7QBK-ND Resistencia Axial de Pelicula de Carbon de 4.7 Ohm, 1/4 Watt, 5% 47QBKND
