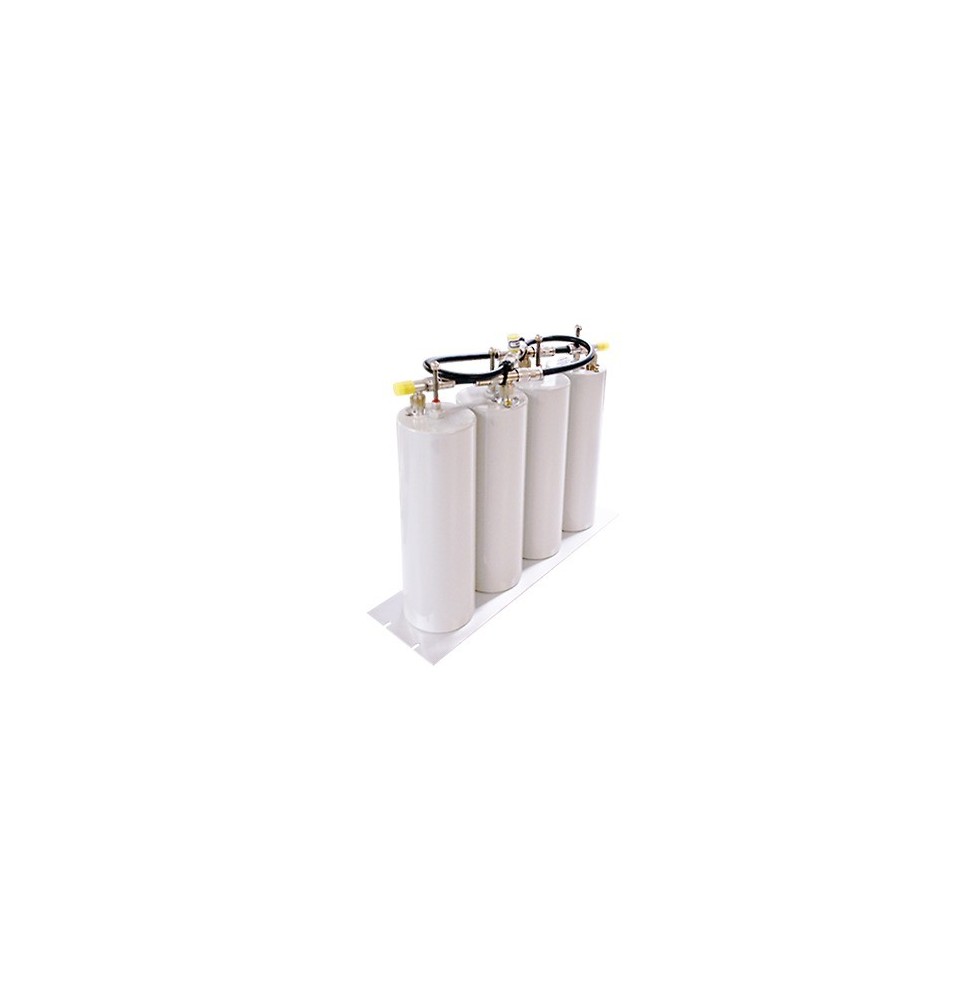

TELEWAVE INC TPRD3844 Duplexer Pasa Banda-Rechazo de Banda 3
TPRD3844 Duplexer Pasa Banda-Rechazo de Banda 370-430 MHz 4Cav.(4"Dia.) 3 MHz 1.0dB 250Watt N Hembras.
Enviamos a todo Mexico. Favor de solicitar su cotizacion por Telefono.
Tambien puede recoger su pedido en nuestras oficinas fisicas. Consultar direccion de oficinas Trumon.
TPRD3844 Duplexer Pasa Banda-Rechazo de Banda, 370-430 MHz, 4Cav.(4"Dia.) 3 MHz, 1.0dB, 250Watt, N Hembras. TPRD-3844
Descripción General
Duplexer Pasa Banda-Rechazo de Banda 370-430 MHz.
- Utiliza 2 cavidades TPRC-3504 en las trayectorias de TX y RX
- Protección máxima TX a RX en ambientes RF severos
- Diseño con característica de paso de banda y mínima pérdida de inserción
- Cable RG-214 Mil-Spec para interconexiones
- Materiales de alta durabilidad: sintonizadores plateados y contactores de cobre berilio
- Mecanismo de bloqueo positivo para ajuste en campo
Especificaciones Eléctricas
- Banda de frecuencia: 370-430 MHz
- Separación TX-RX (Min.): 3 MHz
- Potencia de entrada (máx.): 250 W
- Pérdida de inserción (TX y RX a la antena): 1.0 dB
- Aislamiento TX a RX (min): 75 dB @ 5 MHz / 60 dB @ 3 MHz
- VSWR (máx.): 1.5:1
- Protección contra desensibilización: 90 dB
- Supresión de bandas laterales TX: 75 dB
- Rango de temperatura: -30°C a +70°C
Especificaciones Mecánicas
- Número de cavidades: 4 (4 Diám. X 8.5 L)
- Dimensiones (Alto x Ancho x Fondo): 13.3 x 48 x 30.5 cm
- Montaje: Panel 19 estándar (5.25 de alto)
- Terminación del conector: N Hembra
- Acabado: Pintura acrílica gris
- Peso Neto: 6.8 kg
- Peso de envío: 15 lb (6.8 kg)
Diseño de Alta Durabilidad
- Sintonizadores plateados
- Contactores de cobre berilio
- Varillas de Invar roscadas para estabilidad
Confiabilidad
- Cable RG-214 Mil-Spec para interconexiones Protección estática: Entradas de cavidad conectadas a tierra
Aplicaciones
- Combinación de dos transmisores en una antena
- Alimentación de dos receptores
- Operación en ambientes RF desafiantes
Información Adicional
- Frecuencias: Deben especificarse al ordenar
- Notas: Todos los duplexers se sintonizan y prueban con frecuencias especificadas por el cliente antes de enviar
- Compatibilidad: Para espaciado menor a 3 MHz contactar a Telewave
TPRD-3844 Duplexer Pasa Banda-Rechazo de Banda, 370-430 MHz, 4Cav.(4"Dia.) 3 MHz, 1.0dB, 250Watt, N Hembras. TPRD3844
