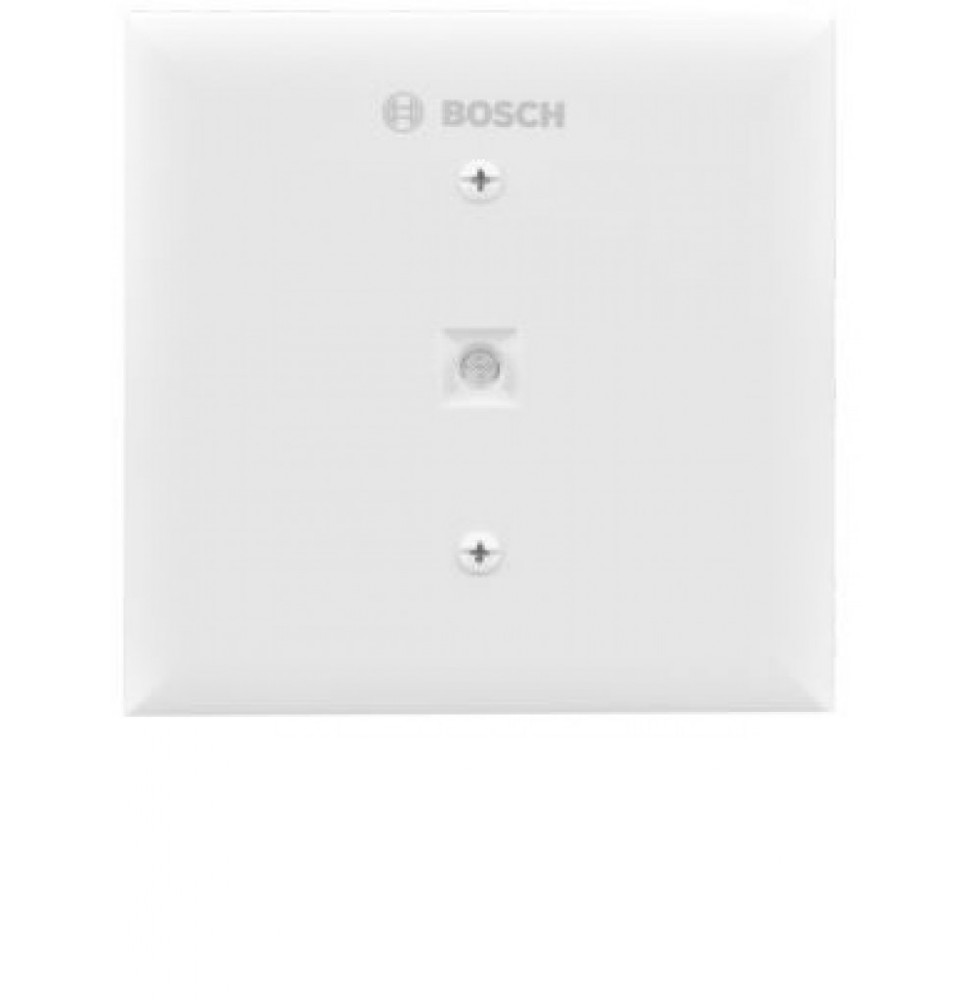

RBM431037 FLM-7024-ISO BOSCH F_FLM7024ISO- MODULO AISLADOR D

RBM431037 FLM7024ISO BOSCH F_FLM7024ISO- MODULO AISLADOR DE BUS MUX RBM431037 FLM7024ISO

Informacion General.

Es un modulo aislador de bus MUX que se utiliza para proteger y garantizar la integridad de las senales en sistemas electronicos especialmente en vehiculos. Su funcion principal es aislar las senales de comunicacion entre diferentes componentes del sistema evitando interferencias y danos por sobrecargas o picos de voltaje. Los beneficios incluyen mayor estabilidad seguridad y fiabilidad en las comunicaciones electronicas lo que mejora el rendimiento general del vehiculo y reduce los riesgos de fallos en los sistemas criticos.

Principales caracteristicas

• Se instala facilmente en una caja electrica cuadrada de 4 pulgadas.
• Un LED fijo de color amarillo indica que el aislador esta activado.
• Puede cablearse como Clase X Clase A o Clase B.

Especificaciones tecnicas.

• Actividad en reposo: De 0 1 mA 5 mA Voltaje (minimo) y 8 V maximo (12 V CC nominal).
• Entorno: Interior seco.
• Humedad relativa: Hasta un 95% sin condensacion.
• Temperatura (en funcionamiento): 0C a 38C (32F a 100F).
• Color: Blanco.
• Dimensiones: De 10 9 cm (4 3125 pulg.) todos los lados por 2 7 cm (1 0625 pulg.) de profundidad.
• Material: Plastico ABS.
• Peso: 110 g (3 9 onzas).
• Rendimiento dispositivos: en grupo 25 Corto tiempo de demora 250 ms.

Incluye

• 1 Base con panel de control
• 1 Cubierta con bisel
• 1 Paquete de 2 tornillos
• Manual de instalacion

LED

El LED de color amarillo se ilumina de manera fija cuando el aislador esta activado. Es visible:

• En luz ambiente (de hasta 500 lx).
• A una distancia de 3 m.
• A un angulo de hasta 22 5 contra la normal a la superficie Certificados y homologaciones.

Consideraciones sobre el cableado

El modulo admite cables de calibre entre 18 AWG (ISO 0 75 mm2 ) y 12 AWG (ISO 4 mm2 ).

Nota: No utilice cables blindados. El cable de par trenzado no es recomendado pero es aceptable si se reduce un 50% la longitud del cable.

Consideraciones sobre el montaje

El modulo se ensambla en una caja electrica cuadrada de 4 pulgadas.

Productos compatibles

Los siguientes productos son compatibles con el modulo FLM-7024-ISO:

• Paneles de control: FPD-7024 FACP direccionables (v1.03 o superior).
• Modulo requerido: FPE-7039 Modulo de expansion MUX.

Nota

Modulo aislador de bus MUX FLM-7024-ISO

Este modulo se conecta al modulo de expansion FPE-7039 MUX en el FPD-7024 FACP sin usar una direccion de bus MUX. Aisla la seccion en corto en el SLC del resto del sistema a fin de minimizar la perdida de comunicacion.

Certificacion

EE. UU

• UL ANSI/UL 864 Control Units and Accessories for Fire Alarm Systems (10th edition)
• CSFM see our website

RBM431037 FLM7024ISO BOSCH F_FLM7024ISO- MODULO AISLADOR DE BUS MUX RBM431037 FLM7024ISO
